dane techniczne napędu pneumatycznego
- budowa

korpus - aluminium anodowane
wałek zębaty i śruby - stal nierdzewna
tłoki - aluminium anodowane
uszczelki - tarflen, guma

- zakres temperatury otoczenia - od -20^oC do +60^oC
- zakres temp. czynnika zasilającego - od -10^oC do +60^oC
- czynnik zasilający - powietrze sprężone, filtrowane, odwodnione, naolejone lub nie, gazy neutralne, nieogrzewane
- zakres ciśnień - 2 -10 bar
- zakres kąta obrotu - 90^o ±3^o
- parametry momentu obrotowego i wymiary montażowe wg. karty informacyjnej "Air Torque"
- napędy mogą być wyposażone w wyłączniki krańcowe i zawory rozdzielające sterowane elektromagnesem 220V, 50Hz lub 24V, IP65, EEX

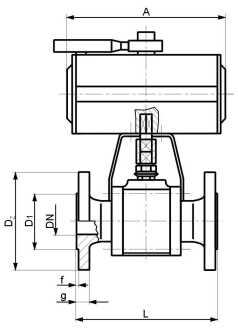

KKPM DN	AIR TORQUE dla 6 bar										L	wymiary przyłączeniowe					masa (kg)
	DA (dwustronne działania)					SR (jednostronne działania)						wymiary przyłączeniowe					masa (kg)
	typ	H	A	B	C	typ	H	A	B	C		D_z	D₁	9	f	n x d₀ x D₀	DA	SR
15	AT0 DA (50)	127	137	67	66	63-6	201	152	83	73	130	95	47	16	2	4x14x65	5,0	5,5
20	AT0 DA (50)	137	137	67	66	63-6	201	152	83	73	150	105	58	18	2	4x14x75	6,2	6,7
25	AT0 DA (50)	147	137	67	66	75-6	218	202	100	85	160	115	68	18	2	4x14x85	7,2	9,2
32	AT1 DA (63)	218	152	83	73	85-6	228	230	110	98	180	140	78	18	2	4x19x100	9,3	12,2
40	AT2 DA (75)	247	230	110	98	100-6	249	271	125	110	200	150	88	18	3	4x19x110	14,7	17,0
50	AT2 DA (75)	277	271	125	110	100-6	273	271	125	110	230	165	102	20	3	4x19x125	22,8	23,4
65	AT2,5 DA (85)	280	271	125	110	125-6	314	360	155	140	290	185	122	20	3	4x19x145	28,4	35,1
80/65	AT2,5 DA (85)	280	271	125	110	125-6	314	360	155	140	310	200	133	20	3	8x19x160	30,4	36,2
100	AT4 DA (125)	381	360	155	140	125-6	385	360	155	140	350	220	158	20	3	8x19x180	54,9	56,8
125/100	AT4 DA (125)	381	360	155	140	125-6	385	360	155	140	400	250	184	22	3	8x19x210	61,5	62,9
150/125	na indywidualne zamówienie										480	285	212	22	3	8x23x240
200/150											600	340	268	24	3	12x23x295
250/200											730	405	320	26	3	12x28x355
