maksymalna temperatura pracy 433K (160^oC)

długość zabudowy: PN-EN 12982, DIN-3202 S7, ISO-5752

dotyczy wielkości zredukowanych DN/D 80 i 125-250

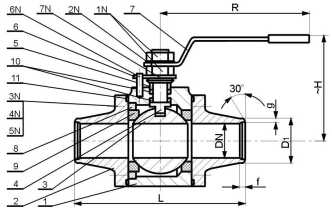

dane techniczne kurków KKAMS

KKAMS DN	Pnom (MPa)	wykonanie kwasoodporne i ze staliwa węglowego				wykonanie kwasoodporne		wykonanie ze staliwa węglowego		masa (kg)
		L	H	R	f	D1	g	D1	g
15	2,5	130 ±1,0	60	160	6	21,3	2,3	20,0	2,3	1,5
20	2,5	150 ±1,0	70	160	6	26,9	2,6	25,0	2,3	2,3
25	2,5	160 ±1,0	80	160	6	33,7	3,2	30,0	2,6	3,3
32	2,5	180 ±1,0	122	200	6	42,4	3,6	38,0	2,9	4,6
40	2,5	200 ±1,0	128	200	6	48,3	3,6	44,5	2,9	6,6
50	2,5	230 ±1,0	142	250	6	60,3	4,0	57,0	2,9	11,2
65	1,6	290 ±1,5	155	270	10	76,1	4,0	76,1	3,2	15,2
80/65	1,6	310 ±2,0	155	270	10	88,9	4,0	88,9	3,6	18,2
100	1,6	350 ±2,0	184	500	10	114,3	5,0	108,0	4,0	32,3
125/100	1,6	400 ±2,5	184	500	10	139,7	6,3	133,0	5,0	39,7
150/125	1,6	480 ±2,5	205	500	20	168,3	7,1	159,0	5,6	51,5
200/150	1,6	600 ±3,0	226	800	20	219,1	8,0	219,1	7,1	86,0
250/200	1,6	730 ±3,0	263	800	20	273,0	8,5	273,0	8,0	132,0



wykonanie materiałowe części

pozycja	nazwa części	wykonanie materiałowe
		staliwo węglowe	staliwo chemoodporne
1	korpus	GP240GH		GX5CrNiMo19-11-2
2	pokrywa	GP240GH		GX5CrNiMo19-11-2
3	kula 1)	GX5CrNi19-10		GX5CrNiMo19-11-2
4	trzpień	X30Cr13		X6CrNiMoTi17-12-2
5	pierścień dławika	X30Cr13		X6CrNiMoTi17-12-2
6	ogranicznik	S335JR powłoka Fe/Zn8/C
7	dźwignia	S235JR (GP240GH)
8	pierścień uszczelki kuli	GP240GH		GX5CrNiMo19-11-2
9	uszczelka kuli	Tarflen*
10	uszczelka trzpienia	Tarflen*
11	uszczelka korpusu	polonit FA-0	Tarflen
1N	nakrętka	0.4-A3J     PN-EN ISO 4035
2N	podkładka	A3J     PN-EN ISO 7089
3N	śruba dwustronna	8.8-B-A3J     PN-M-82131
4N	nakrętka	8-A3J     PN-EN ISO 4032
5N	podkładka	A3J     PN-EN ISO 7089
6N	kołek	A3J     PN-EN ISO 2338
7N	sprężyna talerzowa	A3J     PN-M-80707

* albo tarflen z wypełniaczem grafitowym lub z włóknem szklanym
1) materiał kuli w kurkach DN 15-25 X6CrNiMoTi17-12-2 we wszystkich wykonaniach
