Kurki kulowe z końcówkami gwintowanymi KKAMG DN 15-50

maksymalna temperatura pracy 433K (160oC)

KKAMG DN 15-50

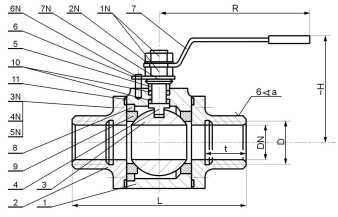

dane techniczne kurków KKAMG
KKAMG
DN
Pnom (MPa) wymiary masa (kg)
D L DIN3202 H R t a
15 2,5 G 1/2-A 85 ±1 M4 60 160 16 27 1,5
20 2,5 G 3/4-A 95 ±1 M4 70 160 17 32 1,8
25 2,5 G 1-A 105 ±1 M4 80 160 21 41 2,7
32 2,5 G 1 1/4-A 130 ±1 M2 122 200 25 50 4,3
40 2,5 G 1 1/2-A 150 ±1 M2 128 200 30 60 5,6
50 2,5 G 2-A 180 ±1 M2 142 250 35 70 10,0


wykonanie materiałowe części
pozycja nazwa części wykonanie materiałowe
staliwo węglowe staliwo chemoodporne
1 korpus GP240GH   GX5CrNiMo19-11-2
2 pokrywa GP240GH   GX5CrNiMo19-11-2
3 kula 1) LH14   GX5CrNiMo19-11-2
4 trzpień X30Cr13   GX5CrNi19-10
5 pierścień dławika X30Cr13   GX5CrNi19-10
6 ogranicznik S335JR powłoka Fe/Zn8/C
7 dźwignia S235JR (GP240GH)
8 pierścień uszczelki kuli GP240GH   GX5CrNiMo19-11-2
9 uszczelka kuli Tarflen*
10 uszczelka trzpienia Tarflen*
11 uszczelka korpusu Polonit FA-0 Tarflen
1N nakrętka 0.4-A3J     PN-EN ISO 4035
2N podkładka A3J     PN-EN ISO 7089
3N śruba dwustronna 8.8-A3J     PN-M-82131
4N nakrętka 8-A3J     PN-EN 4032
5N podkładka A3J     PN-EN ISO 7089
6N kołek A3J     PN-EN ISO 2338
7N sprężyna talerzowa A3J     PN-M-80707

* albo tarflen z wypełniaczem grafitowym lub z włóknem szklanym
1) materiał kuli w kurkach DN 15-25 X6CrNiMoTi17-12-2 we wszystkich wykonaniach
