Kurki kulowe kołnierzowe KKEM DN 15-250 z
napędem elektrycznym
maksymalna temperatura pracy 433K (160oC)
dane techniczne
wykonanie i przeznaczenie analogiczne jak dla kurków z napędem ręcznym
KKAM
KKEM DN 15-250
maksymalna temperatura pracy 433K (160oC)
dane techniczne
wykonanie i przeznaczenie analogiczne jak dla kurków z napędem ręcznym
KKAM
KKEM DN 15-250
| KKEM DN |
Pnom (Mpa) |
wymiary | typ napędu | masa (kg) | ||||||

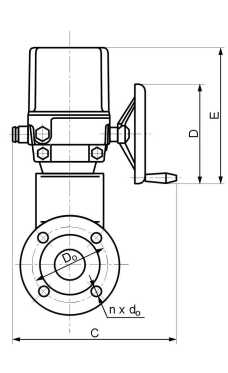

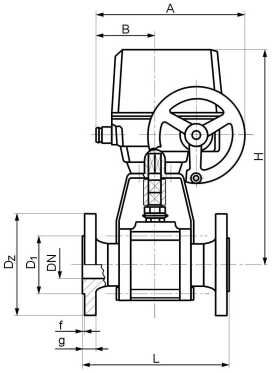

| L | H | Dz | D1 | g | f | n x d0 x D0 | ||||
| 15 | 2,5 | 130 ±1,0 | 172 | 95 | 47 | 16 | 2 | 4 x 14 x 65 | ISOMACT SP-0 | 8,10 |
| 20 | 2,5 | 150 ±1,0 | 174 | 105 | 58 | 18 | 2 | 4 x 14 x 75 | 9,30 | |
| 25 | 2,5 | 160 ±1,0 | 176 | 115 | 68 | 18 | 2 | 4 x 14 x 85 | 10,10 | |
| 32 | 1,6 (2,5*) | 180 ±1,0 | 316 | 140 | 78 | 18 | 2 | 4 x 19 x 100 | ISOMACT SP-1 | 13,90 |
| 40 | 1,6 (2,5*) | 200 ±1,0 | 324 | 150 | 88 | 18 | 3 | 4 x 19 x 110 | 16,60 | |
| 50 | 1,6 (2,5*) | 230 ±1,5 | 346 | 165 | 102 | 20 | 3 | 4 x 19 x 125 | 22,90 | |
| 65 | 1,6 | 290 ±1,5 | 465 | 185 | 122 | 20 | 3 | 4 x 19 x 145 | MODACT MOK-125 | 32,47 |
| 80/65 1) | 1,6 | 310 ±2,0 | 465 | 200 | 133 | 20 | 3 | 8 x 19 x 160 | 33,47 | |
| 100 | 1,6 | 350 ±2,0 | 588 | 220 | 158 | 20 | 3 | 8 x 19 x 180 | MODACT MOK-250 | 64,40 |
| 125/100 1) | 1,6 | 400 ±2,5 | 588 | 250 | 184 | 22 | 3 | 8 x 19 x 210 | 72,00 | |
| 150/125 1) | 1,6 | 480 ±2,5 | 285 | 212 | 22 | 3 | 8 x 23 x 240 | |||
| 200/150 1) | 1,6 | 600 ±3,0 | 340 | 268 | 24 | 3 | 12 x 23 x 295 | na indywidualne zamówienie |
||
| 250/200 1) | 1,6 | 730 ±3,0 | 405 | 320 | 26 | 3 | 12 x 28 x 355 | |||
* wykonanie 2,5 MPa na zamówienie
specjalne
1) dotyczy wartości zredukowanych DN/D
