Kurki kulowe kołnierzowe KKAMO DN 50-250 z płaszczem grzewczym

zastosowanie
temperatura pracy 160oC
ciśnienie robocze do 1,6 MPa
wykonanie i przeznaczenie analogiczne jak dla kurków KKAM

czynnik roboczy
media agresywne chemiczne lub obojętne oraz spożywcze mające tendencje do zastygania m.in.: płynna siarka, asfalt, stearyna, czekolada itp

czynnik grzewczy
para wodna 0,2-0,6 MPa

długość zabudowy
PN-EN 558-1, DIN-3202

przyłącze kołnierzowe zgodne z PN-EN 1092-1

dane techniczne kurków KKAMO
KKAMO

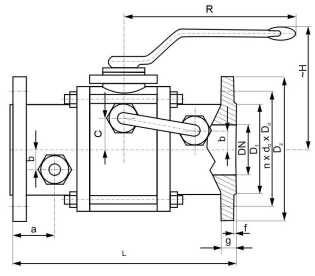

DN		 Pnom (MPa) wymiary przyłączeniowe wymiary gabarytowe masa (kg)
D1 n x d0 x D0 Dz f g L H R a b c S
50 1,6 99 4x18x125 165 2 20 230 151 222 40,5 20 30 305 17
65 1,6 118 8x18x145 185 2 20 290 161 222 55 25 40 323 27
80 1,6 132 8x18x160 200 2 20 310 175 365 54 30 50 350 38
100 1,6 156 8x18x180 220 2 22 350 193 365 59 40 60 373 45
125 1,6 184 8x18x210 250 2 22 400 247 600 65 50 90 380 58
150 1,6 211 8x22x120 285 2 24 480 252 700 78 60 97 464 94
200 1,6 266 12x22x295 340 2 24 600 264 700 94 70 105 490 150
250 1,6 319 12x26x355 405 2 26 730 264 700 123 90 105 490 160

wykonanie materiałowe części
nazwa części wykonanie materiałowe
stal węglowa stal chemoodporna
korpus, pokrywa S235JR, P235TR2 X6CrNiMoTi17-12-2
lub GX5CrNiMo19-11-2
kula GX5CrNi19-10 GX5CrNiMo19-11-2
trzpień X30Cr13 X2CrNiMo22-5-3
uszczelka kuli Tarflen
uszczelka typu "O-Ring" Viton
