maksymalna temperatura pracy 338K (65oC)

kołnierze owiercone na: PN = 1,0 MPa wg PN-EN 1092-2

dane techniczne zaworów ZZP

ZZP DN	Pnom (MPa)	wymiary gabarytowe		wymiary przyłączeniowe					masa (kg)
		L	D	Dz	D1	g	f	n x d0 x D0
40	1,0	180	175	150	88	22	8	4x19x110	11
50	1,0	210	200	165	102	24	7	4x19x125	15
65	1,0	220	215	185	122	24	7	4x19x145	18
80	1,0	240	245	200	138	26	7	8x19x160	25
100	1,0	260	275	220	158	28	7	8x19x180	32
125	0,6	280	305	250	188	28	7	8x19x210	37
150	0,6	320	356	285	212	28	7	8x23x240	53
200	0,4	480	455	340	268	31	5	8x23x295	105
250	0,4	530	540	395	320	33	5	8x23x350	150

owiercenie kołnierzy inne niż katalogowe wykonuje się wg zamówienia klienta

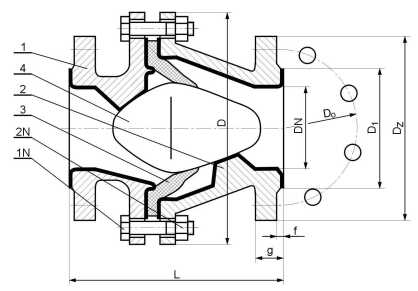

wykonanie materiałowe części

pozycja	nazwa części	wykonanie materiałowe
1	korpus przedni	EN-GLJ-250 + EWA 670 (ebonit)
2	korpus tylni	EN-GLJ-250 + EWA 670 (ebonit)
3	przepona	EMT-10, IZA276*
4	grusza	beton żywiczny
1N	śruba	5.6-A3J     PN-EN ISO 4014
2N	nakrętka	5-A3J     PN-EN ISO 4032

* - na specjalne zamówienie
