zawór przeponowy kołnierzowy ZPR DN 15-40 z siłownikiem pneumatycznym

maksymalna temperatura pracy 338K (65oC)

kołnierze owiercone na:
PN = 1,0 MPa
wg PN-EN 1092-2

połączenie napędu ręcznego bocznego z siłownikiem

.

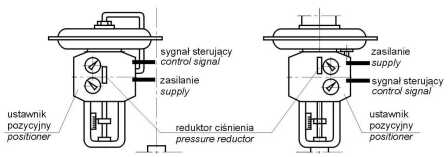

połączenie ustawnika i reduktora z przypadku współpracy z siłownikiem o działaniu "zamykającym" (prostym) typ 37...

połączenie ustawnika i reduktora z przypadku współpracy z siłownikiem o działaniu "otwierającym" (odwróconym) typ 38...

ustawnik pozycyjny:
pneumatyczny suwak nastawczy - 0,02-0,10 MPa
ciśnienie zasilania - 0,14-0,25 MPa
skok zaworu (siłownika) współpracującego - 10-50 mm
czas przestawienia siłownika o skoku - max 20 s

reduktory ciśnienia:
ciśnienie wejściowe - 0,2-1,0 MPa
ciśnienie wyjściowe - max 0,25 MPa
max wielkość szczeliny wkładki filtrującej - 0,4 mm

NO - normalnie otwarty
NZ - normalnie zamknięty
wersja	siłownik typ 37... (NO)	siłownik typ 38... (NZ)	napęd ręczny roboczy	ustawnik pozycyjny i reduktor
1	+	-	-	-
2	+	-	-	+
3	+	-	+	-
4	+	-	+	+
5	-	+	-	-
6	-	+	-	+
7	-	+	+	-
8	-	+	+	+

dane techniczne siłowników
typ zaworu	typ siłownika	skok (mm)	sprężyna (psi)	ciśnienie robocze (Mpa)	ustawnik pozycyjny	reduktor ciśnienia	dodatkowy napęd ręczny
ZPR15	37-9 38-9	12,7	3-15 12-30	0,6	A 703	R 110 Falenica	6A1
ZPR20	37-9 38-9	12,7	3-15 12-30	0,6	A 703	R 110 Falenica	6A1
ZPR25	37-9 38-9	19,1	3-15 12-30	0,6	A 703	R 110 Falenica	6A1
ZPR32	37-11 38-11	25,4	3-15 12-30	0,6	A 703	R 110 Falenica	6A1
ZPR40	37-13 38-13	31,8	3-15 12-30	Q,6	A 703	R 110 Falenica	6A2

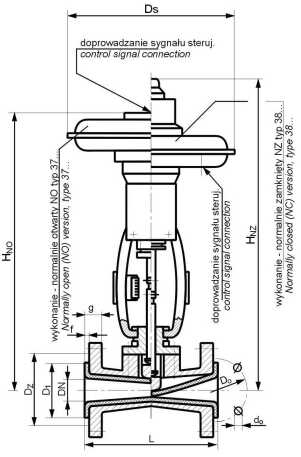

dane techniczne zaworów ZPR
typ zaworu	wymiary gabarytowe				wymiary przyłączeniowe						masa (kg) z siłownikiem
	L	H_NO	H_NZ	D_S	DN	D_z	D₁	g	f	n x d₀ x D₀	37...	38...	37...	38...
	L	H_NO	H_NZ	D_S	DN	D_z	D₁	g	f	n x d₀ x D₀	bez napędu ręcznego		z napędem ręcznym
ZPR 15	133	477	669	280	15	95	45	17	5	4x14x65	19,3	22,0	28,0	30,8
ZPR20	155	482	674	280	20	105	58	21	7	4x14x75	20,0	22,8	28,8	31,6
ZPR25	165	485	677	280	25	115	68	21	7	4x14x85	21,0	23,8	29,9	32,6
ZPR32	185	510	702	330	32,	140	78	23	7	4x18x100	27,0	29,0	35,8	37,8
ZPR40	205	612	854	380	40	150	88	23	8	4x18x110	41,0	44,7	56,6	60,1

uwaga - wartości mas nieuwzględniają ustawnika i reduktora
ustawnik pozycyjny - 4,5 kg
reduktor ciśnienia - 0,8 kg
