Zawór przeponowy żeliwny, kołnierzowy ZPA DN 15-40
maksymalna temperatura pracy 338K (65oC)

kołnierze owiercone wg PN-EN 1092-2 na
PN = 1,0 MPa



ZPA DN 15-40

dane techniczne zaworów ZPA
ZPA
DN		 Pnom
(MPa)		 wymiary gabarytowe wymiary przyłączeniowe masa (kg)
L H DK Dz D1 D g f e n x d0 x D0
15 0,6 133 90 90 95 45 40 14 2 3 4x14x65 2,0
20 155 95 90 105 58 50 16 2 5 4x14x75 3,0
25 165 128 132 115 68 60 16 2 5 4x14x85 4,0
32 185 138 132 140 78 70 18 2 5 4x19x100 5,8
40 205 146 132 150 88 86 18 3 5 4x19x110 7,0
owiercenie inne niż katalogowe wykonuje się wg zamówienia klienta

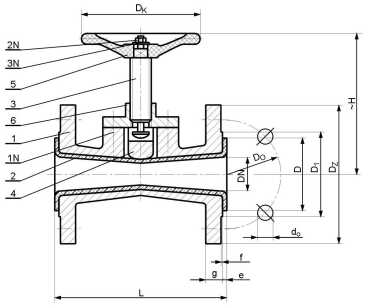

wykonanie materiałowe części
pozycja nazwa części wykonanie materiałowe
1 korpus EN-GLJ-250
2 przepona EMT-10; IZA 276*
3 trzpień C45
4 grzybek EN-GLJ-250
5 kółko Stal
6 pokrywka EN-GLJ-250
1N śruba 5.6-A3J     PN-EN ISO 4017
2N nakrętka 5-A3J     PN-EN ISO 4032
3N podkładka Fe/Zn8     PN-EN ISO 7089
* - na specjalne zamówienie
