maksymalna temperatura pracy 338K (65oC)

kołnierze owiercone na:
PN = 1,6 MPa - DN 40-100
wg PN-EN 1092-2



połączenie napędu ręcznego bocznego z siłownikiem


połączenie ustawnika i reduktora z przypadku współpracy z siłownikiem o działaniu "zamykającym" (prostym) typ 37... połączenie ustawnika i reduktora z przypadku współpracy z siłownikiem o działaniu "otwierającym" (odwróconym) typ 38... ustawnik pozycyjny: pneumatyczny suwak nastawczy - 0,02-0,10 MPa ciśnienie zasilania - 0,14-0,25 MPa skok zaworu (siłownika) współpracującego - 10-50 mm czas przestawienia siłownika o skoku - max 20 s reduktory ciśnienia: ciśnienie wejściowe - 0,2-1,0 MPa ciśnienie wyjściowe - max 0,25 MPa max wielkość szczeliny wkładki filtrującej - 0,4 mm   NO - normalnie otwarty NZ - normalnie zamknięty wersja siłownik typ 37... (NO) siłownik typ 38... (NZ) napęd ręczny roboczy ustawnik pozycyjny i reduktor 1 + - - - 2 + - - + 3 + - + - 4 + - + + 5 - + - - 6 - + - + 7 - + + - 8 - + + +

dane techniczne siłowników

typ zaworu	typ siłownika	skok (mm)	sprężyna (psi)	ciśnienie robocze (MPa)	ustawnik pozycyjny	reduktor ciśnienia	dodatkowy napęd ręczny
ZMR 40	37-11 38-13	25,4	3-15 12-30	0,6	A 703	R 110 Falenica	6A1 6A2
ZMR 50	37-11 38-13	25,4	3-15 12-30	0,6	A 703	R 110 Falenica	6A1 6A2
ZMR 65	37-15 38-15	38,1	3-15 12-30	0,6	A 703	R 110 Falenica	6A3
ZMR 80	37-15 38-15	38,1	3-15 12-30	0,4	A 703	R 110 Falenica	6A3
ZMR 100	37-18 38-18	50,8	3-15 12-30	0,4	A 703	R 110 Falenica	6A3

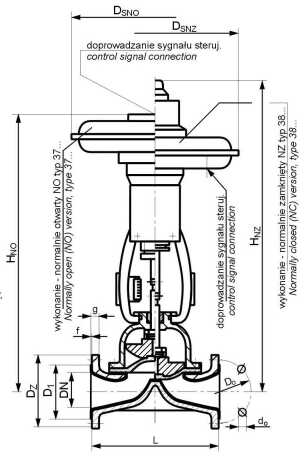

dane techniczne zaworów ZMR

typ zaworu	wymiary gabarytowe					wymiary przyłączeniowe						masa (kg) z siłownikiem
	L	HNO	HNZ	DSNO	DSNZ	DN	Dz	D1	g	f	n x d0 x D0	37...	38...	37...	38...
												bez napędu ręcznego		z napędem ręcznym
ZMR 40	200	498	834	330	381	40	150	88	22	3	4x19x110	28	44,6	36,7	60
ZMR 50	230	498	834	330	381	50	165	102	24	3	4x19x125	29,4	46	38,1	61,4
ZMR 65	290	742	991	444	444	65	185	122	24	4	4x19x145	65	70	101	106
ZMR 80	310	761	1010	444	444	80	200	138	26	4	8x19x160	69	74	105	110
ZMR 100	350	809	1068	527	527	100	220	158	26	4	8x19x180	103	107	139	143

uwaga - wartości mas nieuwzględniają ustawnika i reduktora
ustawnik pozycyjny - 4,5 kg
reduktor ciśnienia - 0,8 kg
