Zawór membranowy
żeliwny-wygumowany, kołnierzowy
ZMA DN 40-100 i ZM
DN 125-250
kołnierze owiercone na:
PN = 1,6 MPa - DN 40-150
PN = 1,0 MPa - DN 200-250
wg PN-EN 1092-2
ZMA DN 40-100
Zawór membranowy
żeliwny-wygumowany, kołnierzowy
ZMA DN 40-100 i ZM
DN 125-250
kołnierze owiercone na:
PN = 1,6 MPa - DN 40-150
PN = 1,0 MPa - DN 200-250
wg PN-EN 1092-2

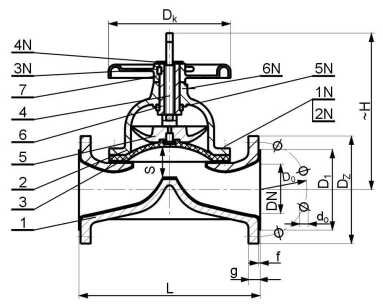

ZMA DN 40-100

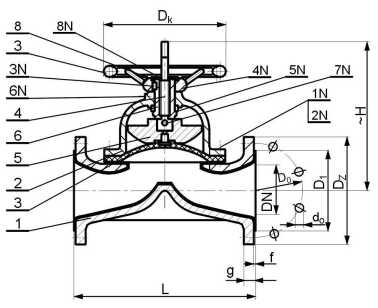

ZM DN 125-250
| typ | DN | Pnom (MPa) |
wymiary gabarytowe | wymiary przyłączeniowe | masa (kg) | |||||||
| L | H | DK | Dz | g | D1 | f | S | n x d0 xD0 | ||||
| ZMA | 40 | 1,0 | 200 | 158 | 160 | 150 | 22 | 88 | 3 | 19 | 4x19x110 | 8,0 |
| 50 | 230 | 158 | 160 | 165 | 24 | 102 | 3 | 25 | 4x19x125 | 9,4 | ||
| 65 | 290 | 180 | 160 | 185 | 24 | 122 | 4 | 32 | 4x19x145 | 15,0 | ||
| 80 | 310 | 230 | 200 | 200 | 26 | 138 | 4 | 38 | 8x19x160 | 19,0 | ||
| 100 | 350 | 273 | 200 | 220 | 26 | 158 | 4 | 50,8 | 8x19x180 | 26,0 | ||
| ZM | 125 | 0,6 | 400 | 355 | 280 | 250 | 28 | 188 | 4 | 78 | 8x19x210 | 59,0 |
| 150 | 480 | 384 | 320 | 285 | 28 | 212 | 4 | 84 | 8x23x240 | 68,0 | ||
| 200 | 0,4 | 600 | 494 | 360 | 340 | 31 | 268 | 5 | 110 | 8x23x295 | 130,0 | |
| 250 | 730 | 584 | 400 | 395 | 33 | 320 | 5 | 140 | 12x23x350 | 193,0 | ||
owiercenie inne niż katalogowe
wykonuje się wg zamówienia klienta
| pozycja | nazwa części | wykonanie materiałowe |
| 1 | korpus | EN-GLJ-250 + EWA 670* (ebonit)/ IZA 276* |
| 2 | nasada | EN-GLJ-250 |
| 3 | membrana | EMT10*, TRM*, IZA 276* |
| 4 | trzpień | C45 |
| 5 | grzybek | EN-GLJ-250 |
| 6 | tulejka | EN-GLJ-250, CuZn38Pb2, GP240GH |
| 7 | kółko | EN-GLJ-250 |
| 8 | pokrywka | S235JR |
| 1N | śruba dwustronna | 5.8-B-A3J PN-M-82131 |
| 2N | nakrętka | 6-A3J PN-EN ISO 4032 |
| 3N | wpust | C45 PN-M-85005 |
| 4N | pierścień osadczy | PN-M-85111 |
| 5N | łożysko | obowiązkowo dla DN 80-250, B KŁT |
| 6N | smarowniczka | PN-M-86007 |
| 7N | kołek z karbami | PN-EN ISO 8739 |
| 8N | nit | PN-M-82952 |
pozycje 8, 7N i 8N dotyczą zaworów ZM
EMT 10 – mieszanka na bazie kauczuku EPDM (etylenowo-propylenowego) odpornej na większość kwasów, zasad i soli w temperaturze pracy do 650 C w zależności od przepływającego medium. Tolerująca nieznaczne zanieczyszczenia olejami. Nieodporna na rozpuszczalniki i oleje. Rzeczywista dopuszczalna temperatura cieczy zależy od jej właściwości chemicznych
IZA 276 – mieszanka na bazie kauczuków SBR-NR (butadienowo-styrenowy + naturalny) odporna na działanie większości kwasów, alkali, soli z wyjątkiem stężonych roztworów w temperaturach pracy do 650 C w zależności od medium. Rzeczywista dopuszczalna temperatura cieczy zależy od jej właściwości chemicznych
TRM – mieszanka na bazie kauczuku EPDM (etylenowo-propylenowego) odpornej na większość kwasów, zasad i soli w temperaturze pracy do 900 C w zależności od przepływającego medium. Tolerująca nieznaczne zanieczyszczenia olejami. Nieodporna na rozpuszczalniki i oleje. Rzeczywista dopuszczalna temperatura cieczy zależy od jej właściwości chemicznych
EWA 670 – wykładzina ebonitowa na bazie kauczuku NR (naturalny) odpornej na większość kwasów, zasad i soli w temperaturze pracy do 900 C w zależności od przepływającego medium. Nieodporna na rozpuszczalniki i oleje. Rzeczywista dopuszczalna temperatura cieczy zależy od jej właściwości chemicznych
