Obudowa zasuwy DN 50-300
dane techniczne obudów
wykonanie
obudowy
B C
DN
zasuwy
50 80 100 125 150 200 250 300
S 13,4 16,4 19,4 22,4

skrzynka uliczna
odmiana A PN-77/M-74081









- po ustawieniu obudowy w zasuwie ustalić położenie poz. 5 względem poz. 6 za pomocą kołka 1N lub spawu
- nadmiar długości rury osłonowej poz. 4 odciąć podczas montażu



wykonanie materiałowe części

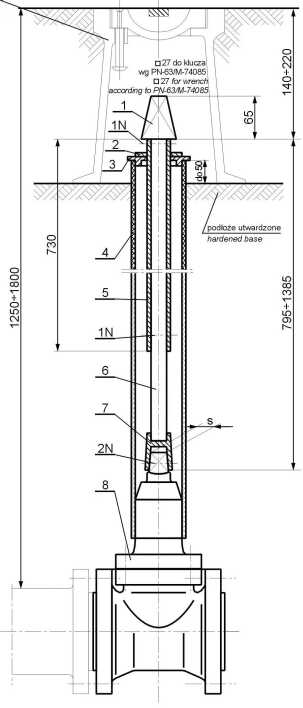

pozycja nazwa części ilość
sztuk
materiał
1 kaptur 1 GP240GH
2 zaślepka 1 S235JR
3 kapsel 1 S235JR
4 rura osłonowa 1 PVC
5 rura kształtowa 1 P235TR2
6 trzpień 1 S235JR
7 łącznik 1 GP240GH
8 zasuwa 1
1N kołek z karbami 5 x 30 2 C45     PN-EN ISO 8739
2N kołek z karbami 5 x 50 1 C45     PN-EN ISO 8739
