Kurki kulowe bezkołnierzowe-płytkowe KKAMP DN 15-25

maksymalna temperatura pracy 433K (160oC)

współpracuje z kołnierzami wg PN-85/H-74306



KKAMP DN 15-25



dane techniczne kurków KKAMP
KKAMP
DN		 Pnom
(MPa)		 wymiary gabarytowe wymiary
przyłączeniowe		 masa
(kg)
L H R Dz D1 n x d0 x D0
15 2,5 42 86,5 160 95 53 4x14x65 0,7
20 2,5 44 88,5 160 105 64 4x14x75 1,1
25 2,5 46 91,0 160 115 74 4x14x85 1,4

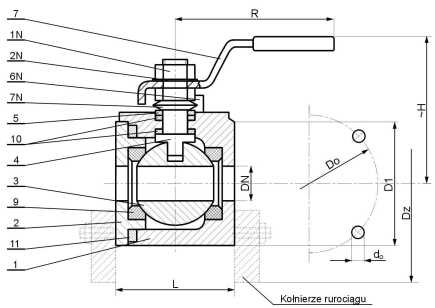

wykonanie materiałowe części
pozycja nazwa części wykonanie materiałowe
stalowe
1 korpus X6CrNiMoTi17-12-2
2 pokrywa X6CrNiMoTi17-12-2
3 kula X6CrNiMoTi17-12-2
4 trzpień X6CrNiMoTi17-12-2
5 pierścień dławika X6CrNiMoTi17-12-2
7 dźwignia S235JR
9 uszczelka kuli Tarflen*
10 uszczelka trzpienia Tarflen*
11 uszczelka korpusu Tarflen
1N nakrętka 0.4-A3J     PN-EN ISO 4035
2N podkładka A3J     PN-EN ISO 7089
6N kołek A3J     PN-EN ISO 2338
7N sprężyna talerzowa A3J     PN-M-80707

* albo tarflen z wypełniaczem grafitowym lub z włóknem szklanym
