Kurki kulowe KKAMn DN 32-50
maksymalna temperatura pracy 433K (160oC)
kurek przystosowany do zbiorników bezciśnieniowych m.in typu31AY
produkcji TOFAMA S.A.
maksymalna temperatura pracy 433K (160oC)
kurek przystosowany do zbiorników bezciśnieniowych m.in typu31AY
produkcji TOFAMA S.A.
| KKAMn DN |

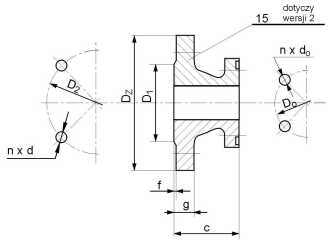

wymiary | wymiary kołnierzy wersja 1 |
wymiary kołnierzy wersja 2 |
masa (kg) wersja |
||||||||||||
| R | H | a | b | S | D0 | e | n x d0 | Dz | D1 | D2 | g | f | N x d0 | 1 | 2 | |
| 32 | 250 | 87 | 50 | 88 | 65,0 | 84,8 | 12 | 4 x 11 | 140 | 78 | 100 | 18 | 2 | 4 x 18 | 5,8 | 8,1 |
| 50 | 270 | 112 | 80 | 100 | 75,0 | 127,3 | 14 | 4 x 11 | 165 | 102 | 125 | 20 | 2 | 4 x 18 | 9,4 | 13,9 |

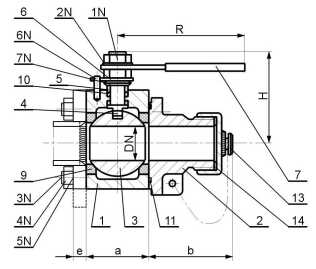

wersja 1 - bez dodatkowej pokrywy
poz. 15
wersja 2 - z dodatkową pokrywą poz. 15
| pozycja | nazwa części | wykonanie materiałowe | |
| chemoodporne | |||
| 1 | korpus | GX5CrNiMo19-11-2 | |
| 2 | pokrywa | GX5CrNiMo19-11-2 | |
| 3 | kula | GX5CrNiMo19-11-2 | |
| 4 | trzpień | X6CrNiMoTi17-12-2 | |
| 5 | pierścień dławika | X6CrNiMoTi17-12-2 | |
| 6 | ogranicznik | S335JR powłoka Fe/Zn8/C | |
| 7 | dźwignia | S235JR powłoka Fe/Zn8/C | |
| 9 | uszczelka kuli | Tarflen S | |
| 10 | uszczelka trzpienia | Tarflen S | |
| 11 | uszczelka korpusu | Tarflen S | |
| 12 | pokrywa gwintowana | GX5CrNiMo19-11-2 | |
| 13 | pokrywka | X6CrNiMoTi17-12-2 | |
| 14 | uszczelka pokrywki | kauczuk fluorowy | |
| 15 | pokrywa | GX5CrNiMo19-11-2 | |
| 1N | nakrętka | 0.4-A3J PN-EN ISO 4035 | |
| 2N | podkładka | A3J PN-M-82023 | |
| 3N | śruba dwustronna | 8.8-B-A3J PN-M-82131 | |
| 4N | nakrętka | 8-A3J PN-EN ISO 4032 | |
| 5N | podkładka sprężysta | A3J PN-M-82008 | |
| 6N | kołek z karbami | A3J PN-EN- ISO 8745 | |
| 7N | sprężyna talerzowa | A3J PN-M-80707 | |
