- DN 100
- ciśnienie nominalne - 0,6 MPa
- temperatura pracy - 243-338K (-30-65oC)
- środowisko agresywne chemicznie
- zastosowanie m.in. do cystern kolejowych
- masa całkowita - 36,4 kg

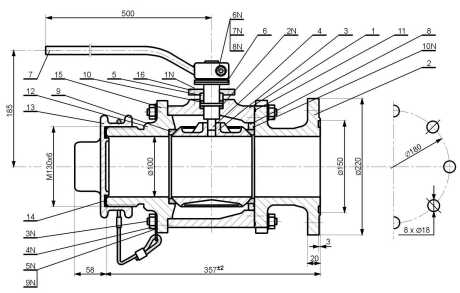

KKAM 100K/A
KKAM 100K/A
| pozycja | nazwa części | wykonanie materiałowe | ||
| chemoodporne | ||||
| 1 | korpus | GX5CrNiMo19-11-2 | ||
| 2 | pokrywa | GX5CrNiMo19-11-2 | ||
| 3 | kula | GX5CrNiMo19-11-2 | ||
| 4 | trzpień | X30Cr13 | ||
| 5 | pierścień dławika | X6CrNiMoTi17-12-2 | ||
| 6 | ogranicznik | S335JR powłoka Fe/Zn8/C | ||
| 7 | dźwignia | S235JR | ||
| 8 | pierścień uszczelki kuli | X30Cr13 | ||
| 9 | uszczelka kuli | tarflen | ||
| 10 | uszczelka trzpienia | tarflen | ||
| 11 | uszczelka korpusu | tarflen | ||
| 12 | pokrywa gwintowana | GX5CrNiMo19-11-2 | ||
| 13 | pokrywka | GX5CrNiMo19-11-2 | ||
| 14 | uszczelka pokrywki | tarflen | ||
| 15 | kołek | X30Cr13 | ||
| 16 | dławik | X30Cr13 | ||
| 1N | śruba M10x20 | PN-EN ISO 4017 | A2-70 | |
| 2N | śruba dławika sp. M10 | X6CrNiMoTi17-12-2 | ||
| 3N | śruba dwustronna M12 | A2-70 | ||
| 4N | nakrętka M12 | PN-EN ISO 4032 | A2 | |
| 5N | podkładka | A3J PN-EN ISO 7089 | ||
| 6N | śruba M10x50 | 8.8-A3J PN-EN ISO 4017 | ||
| 7N | nakrętka M10 | 8-A3J PN-EN ISO 4032 | ||
| 8N | podkładka | A3J PN-EN ISO 7089 | ||
| 9N | podkładka łącznik | |||
| 10N | pierścień O-Ring | viton | ||
