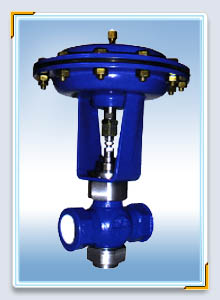

ZAWÓR ODCINAJĄCY ZO20;
ZO30
ZASTOSOWANIE
Zawór odcinający przeznaczony jest do odcinania lub rozdzielania
przepływu pary wodnej, cieczy i gazów niepalnych.
BUDOWA
Zawór odcinający składa się z dwóch podstawowych zespołów:
• zaworu przelotowego lub trójdrogowego (01) odciążonego i
uszczelnionego mieszkiem sprężystym
• siłownika pneumatycznego (02)
DANE TECHNICZNE
Średnice nominalne DN 20 (ž); DN 25 (1); DN 32 (1ź)
Ciśnienie nominalne w zależności od materiału korpusu zaworu:
• żeliwo szare - PN 16
• żeliwo sferoidalne - PN 25
• staliwo węglowe - PN 40
Max. temperatura przepływającego czynnika - +240°C
Szczelność zamknięcia zaworu - pęcherzykowa (VI kl. wg IEC
534-4)
Ciśnienie sterujące siłownika - 250 kPa
|
MATERIAŁY
|
PN
|
EN
|
Korpus
Grzyb
Gniazdo
Trzpień
Membrana
Uszczelnienie grzyba
Uszczelnienie korpusu |
żeliwo 250
żeliwo 400-18
staliwo L20
H17N2
H17N2
H17
1H18N9
EPDM z tkaniną pliestrową
PTFE + brąz
|
EN-GJL250
EN-GJS-400-18
GP240GH
X17CrNi16-2
X17CrNi16-2
X6Cr17
|
EN-JS1040
EN-JS1020
1.0619
1.4057
1.4057
1.4016
|
