Przedstawiamy Państwu kilka najczęściej sprzedawanych przez  nas produktów firmy NARZĘDZIOWCY. W naszej ofercie  znajdują się wszystkie wyroby NARZĘDZIOWCY. Jeżeli potrzebują  Państwo dodatkowych informacji proszę do nas napisać,  zadzwonić lub przyjechać.

1. Regulatory do utrzymywania stałej wartości różnicy ciśnień w instalacji połączonej szeregowo z zaworem regulatora:

RRC-1 RRC-3

2. Regulatory do utrzymywania stałej wartości różnicy ciśnień w instalacji połączonej równolegle z zaworem regulatora:

RRC-2 RRC-4

REGULATOR RÓŻNICY CIŚNIEŃ RRC-1





ZASTOSOWANIE
Regulator przeznaczony jest do regulacji zadanej różnicy ciśnień w instalacji technologicznej połączonej szeregowo z zaworem regulatora. Stosowany w procesach przemysłowych, przepływie wody zimnej i gorącej, pary wodnej, powietrza i gazów niepalnych. Stosowanie do innych czynników - po uzgodnieniu z producentem.

BUDOWA
Regulator składa się z trzech podstawowych zespołów:
• zaworu jednogniazdowego (01) z grzybem odciążonym ciśnieniowo w zakresie średnic DN 65 ... 200
• siłownika membranowego (02)
• nastawnika wielkości regulowanej (03)
Trzpień zaworu i siłownika uszczelnione są za pomocy kwasoodpornych mieszków sprężystych nie wymagających obsługi w czasie eksploatacji regulatora.

DANE TECHNICZNE
Ciśnienie nominalne
- korpusu - PN 40
- kołnierzy - PN 16...40
Max. ciśnienie czynnika - 2,5 MPa
Max. temperatura czynnika:
• para
- zamknięcie "twarde" DN 15...50 +300°C
- zamknięcie "twarde" DN 65...200 +240°C
- zamknięcie "szczelne" +240°C
• gazy niepalne +80°C
Zakres proporcjonalności Xp = 16%

MATERIAŁY
PN
EN
Korpus
Dławnica
Grzyb
Gniazdo
Trzpień
Mieszek sprężysty
Membrana
Uszczelnienie grzyba
staliwo L20
stal 20
H17N2
H17N2
H17
1H18N9
EPDM z tkaniną pliestrową
PTFE + brąz



GP240GH
C22
X17CrNi16-2
X17CrNi16-2
X6Cr17
X6CrNiTi18-10
1.0619
1.0402
1.4057
1.4057
1.4016
1.4541



POWRÓT

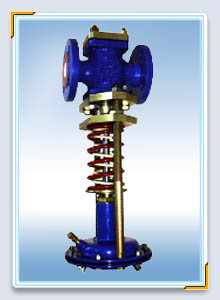

REGULATOR RÓŻNICY CIŚNIEŃ RRC-3





ZASTOSOWANIE
Regulator przeznaczony jest do regulacji zadanej różnicy ciśnień w instalacji technologicznej połączonej szeregowo z zaworem regulatora. Stosowany w procesach przemysłowych, przepływie wody zimnej i gorącej, pary wodnej, powietrza i gazów niepalnych. Stosowanie do innych czynników - po uzgodnieniu z producentem.

BUDOWA
Regulator składa się z trzech podstawowych zespołów:
• zaworu dwugniazdowego (01)
• siłownika membranowego (02)
• nastawnika wielkości regulowanej (03)
Trzpień zaworu i siłownika uszczelnione są za pomocy kwasoodpornych mieszków sprężystych nie wymagających obsługi w czasie eksploatacji regulatora.

DANE TECHNICZNE
Ciśnienie nominalne
- korpusu - PN 40
- kołnierzy - PN 16...40
Max. ciśnienie czynnika - 2,5 MPa
Max. temperatura czynnika:
• para
- zamknięcie "twarde" +300°C
- zamknięcie "szczelne" +240°C
• gazy niepalne +80°C
Zakres proporcjonalności Xp = 16%

MATERIAŁY
PN
EN
Korpus
Dławnica
Grzyb
Gniazdo
Trzpień
Mieszek sprężysty
Membrana
Uszczelnienie grzyba
staliwo L20
stal 20
H17N2
H17N2
H17
1H18N9
EPDM z tkaniną pliestrową
PTFE + brąz



GP240GH
C22
X17CrNi16-2
X17CrNi16-2
X6Cr17
X6CrNiTi18-10
1.0619
1.0402
1.4057
1.4057
1.4016
1.4541



POWRÓT

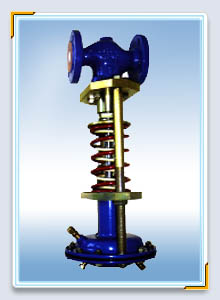

REGULATOR RÓŻNICY CIŚNIEŃ RRC-2





ZASTOSOWANIE
Regulator przeznaczony jest do regulacji zadanej różnicy ciśnień w instalacji technologicznej połączonej równolegle z zaworem regulatora. Stosowany w procesach przemysłowych, przepływie wody zimnej i gorącej, pary wodnej, powietrza i gazów niepalnych. Stosowanie do innych czynników - po uzgodnieniu z producentem.

BUDOWA
Regulator składa się z trzech podstawowych zespołów:
• zaworu jednogniazdowego (01) z grzybem odciążonym ciśnieniowo w zakresie średnic DN 65 ... 200
• siłownika membranowego (02)
• nastawnika wielkości regulowanej (03)
Trzpień zaworu i siłownika uszczelnione są za pomocy kwasoodpornych mieszków sprężystych nie wymagających obsługi w czasie eksploatacji regulatora.

DANE TECHNICZNE
Ciśnienie nominalne
- korpusu - PN 40
- kołnierzy - PN 16...40
Max. ciśnienie czynnika - 2,5 MPa
Max. temperatura czynnika:
• para
- zamknięcie "twarde" DN 15...50 +300°C
- zamknięcie "twarde" DN 65...200 +240°C
- zamknięcie "szczelne" +240°C
• gazy niepalne +80°C
Zakres proporcjonalności Xp = 16%

MATERIAŁY
PN
EN
Korpus
Dławnica
Grzyb
Gniazdo
Trzpień
Mieszek sprężysty
Membrana
Uszczelnienie grzyba
staliwo L20
stal 20
H17N2
H17N2
H17
1H18N9
EPDM z tkaniną pliestrową
PTFE + brąz



GP240GH
C22
X17CrNi16-2
X17CrNi16-2
X6Cr17
X6CrNiTi18-10
1.0619
1.0402
1.4057
1.4057
1.4016
1.4541



POWRÓT

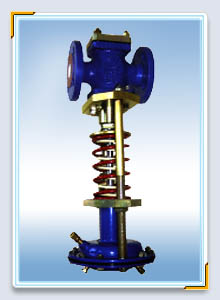

REGULATOR RÓŻNICY CIŚNIEŃ RRC-4




ZASTOSOWANIE
Regulator przeznaczony jest do regulacji zadanej różnicy ciśnień w instalacji technologicznej połączonej równolegle z zaworem regulatora. Stosowany w procesach przemysłowych, przepływie wody zimnej i gorącej, pary wodnej, powietrza i gazów niepalnych. Stosowanie do innych czynników - po uzgodnieniu z producentem.

BUDOWA
Regulator składa się z trzech podstawowych zespołów:
• zaworu dwugniazdowego (01)
• siłownika membranowego (02)
• nastawnika wielkości regulowanej (03)
Trzpień zaworu i siłownika uszczelnione są za pomocy kwasoodpornych mieszków sprężystych nie wymagających obsługi w czasie eksploatacji regulatora.

DANE TECHNICZNE
Ciśnienie nominalne
- korpusu - PN 40
- kołnierzy - PN 16...40
Max. ciśnienie czynnika - 2,5 MPa
Max. temperatura czynnika:
• para
- zamknięcie "twarde" +300°C
- zamknięcie "szczelne" +240°C
• gazy niepalne +80°C
Zakres proporcjonalności Xp = 16%

MATERIAŁY
PN
EN
Korpus
Dławnica
Grzyb
Gniazdo
Trzpień
Mieszek sprężysty
Membrana
Uszczelnienie grzyba
staliwo L20
stal 20
H17N2
H17N2
H17
1H18N9
EPDM z tkaniną pliestrową
PTFE + brąz



GP240GH
C22
X17CrNi16-2
X17CrNi16-2
X6Cr17
X6CrNiTi18-10
1.0619
1.0402
1.4057
1.4057
1.4016
1.4541
