Przedstawiamy Państwu kilka najczęściej sprzedawanych przez  nas produktów firmy NARZĘDZIOWCY. W naszej ofercie  znajdują się wszystkie wyroby NARZĘDZIOWCY. Jeżeli potrzebują  Państwo dodatkowych informacji proszę do nas napisać,  zadzwonić lub przyjechać.

RCW-2 RCW-3
RCU-2 RCU-3
RCW-2T

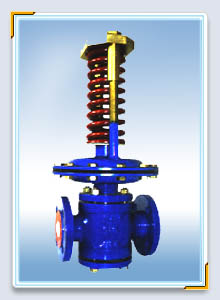

REDUKTOR CIŚNIENIA RCW-2

ZASTOSOWANIE
Reduktor ciśnienia przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem, niezależnie od zmian ciśnienia zasilania. Stosowany jest w instalacjach wodociągowych dla zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Stosowanie do innych czynników - po uzgodnieniu z producentem.

BUDOWA
Reduktor składa się z trzech podstawowych zespołów:
• zaworu (01) z szczelnym zamknięciem i grzybem odciążonym ciśnieniowo
• siłownika membranowego (02)
• nastawnika wielkości regulowanej (03)

DANE TECHNICZNE
Ciśnienie nominalne korpusu - PN 16
Max ciśnienie czynnika - PN 16
Max. temperatura czynnika +100°C
Szczelność zamknięcia zaworu
- pęcherzykowa (VI kl. wg IEC-534-4)

MATERIAŁY
PN
EN
Korpus
Dławnica
Grzyb
Gniazdo
Trzpień
Membrana
Uszczelnienie grzyba
żeliwo 250
stal 20
H17N2
H17N2
H17
EPDM z tkaniną pliestrową
PTFE + brąz



EN-GJL250
C22
X17CrNi16-2
X17CrNi16-2
X6Cr17
EN-GJL250
1.0402
1.4057
1.4057
1.4016



POWRÓT

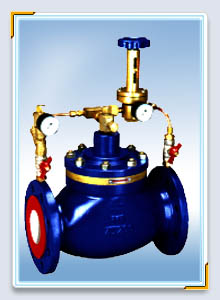

REDUKTOR CIŚNIENIA RCW-3




ZASTOSOWANIE
Reduktor ciśnienia bezpośredniego działania przeznaczony jest do utrzymywania stałego ciśnienia w instalacji technologicznej, połączonej z wylotem zaworu, niezależnie od zmian ciśnienia zasilania i natężenia przepływu. Przeznaczony jest do regulacji ciśnienia wody, głównie w sieciach wodociągowych i ciepłowniczych. Stosowanie do innych czynników - po uzgodnieniu z producentem.

BUDOWA
Reduktor składa się z trzech podstawowych zespołów:
• jednogniazdowego zaworu kołnierzowego (01) z zamknięciem szczelnym
• siłownika membranowego (02) zabudowanego bezpośrednio na korpusie zaworu i nie wymagającego stosowania dodatkowych rurek impulsowych
• układu sterującego (03) składającego się z regulatora sterującego zaworem głównym reduktora oraz dławików regulowanych, zabezpieczonych filtrem.


DANE TECHNICZNE
Ciśnienie nominalne - PN 16
Szczelność zamknięcia zaworu
- pęcherzykowa (VI kl. wg IEC-534-4)
Max. temperatura czynnika +100°C
Zakres nastaw ciśnienia regulowanego
- 50...250 lub 100...700 kPa


MATERIAŁY
PN
EN
Korpus
Grzyb
Gniazdo
Trzpień
Membrana
Uszczelnienie grzyba
żeliwo 250
H17N2
H17N2
H17
EPDM z tkaniną pliestrową
PTFE + brąz



EN-GJL250
X17CrNi16-2
X17CrNi16-2
X6Cr17
EN-GJL250
1.4057
1.4057
1.4016



POWRÓT

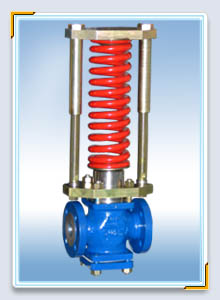

REDUKTOR CIŚNIENIA RCW-2T




ZASTOSOWANIE
Reduktor ciśnienia przeznaczony jest do stabilizacji ciśnienia za zaworem na żądanym poziomie.
Stosowany szczególnie do regulacji ciśnienia czynników o wyższych parametrach ciśnienia i temperatury.

BUDOWA
Reduktor składa się z trzech podstawowych zespołów:
• zaworu (01) z grzybem odciążonym ciśnieniowo;
• siłownika (02), którego elementem wykonawczym jest tłok;
• nastawnika wielkości regulowanej (03).

DANE TECHNICZNE
Ciśnienie nominalne korpusu i kołnierzy - PN 16...40
Max ciśnienie czynnika - 4 MPa
Max. temperatura czynnika +240°C
Zakres proporcjonalności � Xp = 16%

MATERIAŁY
Korpus

Dławnica

Grzyb, gniazdo

Trzpień

Uszczelnienie grzyba


a.
b.
a.
b.
a.
b.
a.
b.

GP240GH
GX5CrNiMo 19-11-2
C15E
X6CrNiTi 18-10
X17CrNi 16-2
X6CrNiTi 18-10
X17CrNi 16-2
X6CrNiTi 18-10
PTFE
EPDM

POWRÓT

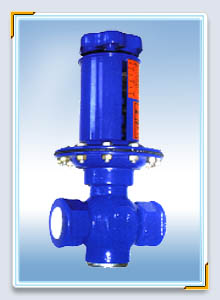

REDUKTOR CIŚNIENIA RCU-2




ZASTOSOWANIE
Reduktor ciśnienia przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem, niezależnie od zmian ciśnienia zasilania. Stosowany jest w instalacjach wody, powietrza i gazów niepalnych. Stosowanie do innych czynników - po uzgodnieniu z producentem.

BUDOWA
Reduktor składa się z trzech podstawowych zespołów:
• zaworu (01) z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym
• siłownika membranowego (02)
• nastawnika wielkości regulowanej (03)

DANE TECHNICZNE
Szczelność zamknięcia - pęcherzykowa (VI kl. wg IEC-534-4)
Średnica nominalna - G3/4 ; G 1; G 11/4
Ciśnienie nominalne
• korpus zaworu z żeliwa szarego 250 - PN 16
• korpus zaworu z żeliwa sferoidalnego 400-18 - PN 25
Max. temperatura czynnika:
• woda +100°C
• powietrze +80°C
Zakres nastaw ciśnienia regulowanego kPa - 20...80; 50...250;
100...500; 200...800
Zakres proporcjonalności Xp
• G 3/4 - 10%
• G 1; 11/4 - 16%

MATERIAŁY
PN
EN
Korpus

Grzyb
Gniazdo
Trzpień
Mieszek sprężysty
Membrana
Uszczelnienie grzyba
żeliwo 250
żeliwo 400-18
H18N10MT
H18N10MT
H17
1H18N9
EPDM z tkaniną pliestrową
EPDM



EN-GJL250
EN-GJS-400-18
X6CrNiTi17-12-2
X6CrNiTi17-12-2
X6Cr17
X6CrNiTi18-10
EN-JS1040
EN-JS1020
1.4571
1.4571
1.4016
1.4541



POWRÓT

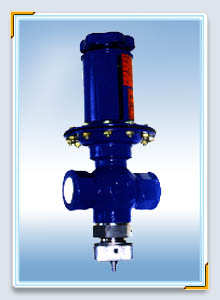

REDUKTOR CIŚNIENIA RCU-3




ZASTOSOWANIE
Reduktor ciśnienia przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem, niezależnie od zmian ciśnienia zasilania, a ponadto zabezpiecza układ przed nadmiernym wzrostem ciśnienia regulowanego. Stosowany jest w instalacjach wody, powietrza i gazów niepalnych. Zalecany jest do stosowania w instalacjach centralnego ogrzewania w budownictwie wielorodzinnym, gdzie spełnia trzy funkcje:
- reduktora umożliwiającego napełnienie instalacji wodą o odpowiednim ciśnieniu
- uzupełnia ubytki wody w instalacji
- zaworu upustowego, zabezpieczającego układ przed nadmiernym wzrostem ciśnienia czynnika.

BUDOWA
Reduktor składa się z czterech podstawowych zespołów:
• zaworu (01) z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym
• siłownika membranowego (02)
• nastawnika wielkości regulowanej (03)
• zaworu upustowego (04)

DANE TECHNICZNE
Szczelność zamknięcia - pęcherzykowa (VI kl. wg IEC-534-4)
Średnica nominalna - G3/4; G 1; G 11/4
Ciśnienie nominalne
• korpus zaworu z żeliwa szarego 250 - PN 16
• korpus zaworu z żeliwa sferoidalnego 400-18 - PN 25
Zakres proporcjonalności zaworu upustowego - 10%
Max. temperatura czynnika:
• woda +100°C
• powietrze i inne gazy niepalne +80°C
Zakres nastaw ciśnienia regulowanego kPa - 100...500; 200...800
Zakres nastaw ciśnienia upustowego kPa - 300...600; 400...900
Zakres proporcjonalności Xp
• DN 3/4 - 10%
• DN 1; 11/4 - 16%

MATERIAŁY
PN
EN
Korpus

Grzyb
Gniazdo
Trzpień
Mieszek sprężysty
Membrana
Uszczelnienie grzyba
żeliwo 250
żeliwo 400-18
H18N10MT
H18N10MT
H17
1H18N9
EPDM z tkaniną pliestrową
EPDM



EN-GJL250
EN-GJS-400-18
X6CrNiTi17-12-2
X6CrNiTi17-12-2
X6Cr17
X6CrNiTi18-10
EN-JS1040
EN-JS1020
1.4571
1.4571
1.4016
1.4541



POWRÓT
