Ciśnieniomierze

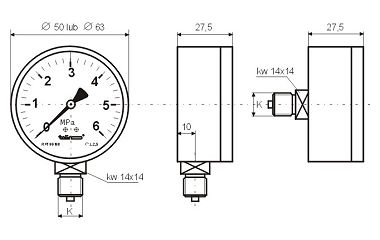

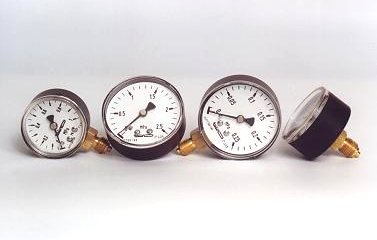

Ciśnieniomierze ogólnego przeznaczenia o średnicy 50 i 63 mm - odmiana 01.

Ciśnieniomierze ogólnego przeznaczenia o średnicy 50 i 63 mm w obudowie bezpiecznej do pomiaru ciśnienia gazów chemicznie obojętnych na stopy miedzi odmiana 01 PW.

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny, T - tylny
Podstawowym: M12x1,5 Odmiany: M8x0,75, M10x1, G1/4, G3/8, 1/4 NPT.


• Wymagania wg normy PN-EN 837-1:2000 i PN-EN 562:2000.
• Klasa dokładności 1,6 i 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.

• Stopień ochrony obudowy IP 50.
• Temperatura pracy:
  Otoczenie: -40...60 C.
  Medium: max. 60 C.
• Rodzaje wykonań: M - ciśnieniomierz do pomiaru nadciśnienia (manometr) zakresy: 0 - 0,1 MPa...60 MPa,
  W - ciśnieniomierz do pomiaru podciśnienia (wakuometr) zakres: -0,1 - 0 MPa,
  MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr) zakresy: -0,1 - 2,5 MPa.
• Sprężyna pomiarowa:
  - mosiądz dla ciśnień =< 4 MPa,
  - brąz: dla ciśnień > 6 Mpa - sprężyna śrubowa.
• Podzielnia: z aluminium malowana na kolor biały.
• Króciec: mosiądz.
• Mechanizm: mosiądz.
• Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.

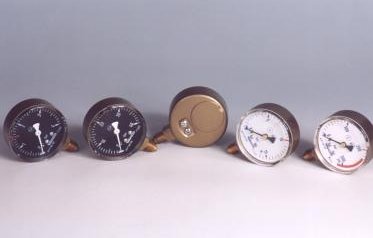

Ciśnieniomierze o średnicy 50 i 63 mm w obudowie bezpiecznej do pomiaru ciśnienia gazów w aparatach spawalniczych odmiana 01 SPW.

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny, T - tylny
Podstawowym: M12x1,5
Odmiany: M8x0,75, M10x1, G1/4, G3/8, 1/4 NPT.


• Wymagania wg normy PN-EN 562:2000.
• Klasa dokładności 1,6 i 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.
• Stopień ochrony obudowy IP 50.
• Temperatura pracy:
  Otoczenie: -40...60 C.
  Medium: max. 60 C.
• Rodzaje wykonań:
  M - ciśnieniomierz do pomiaru nadciśnienia (manometr), zakresy zgodne z normami na sprzęt spawalniczy.
• Sprężyna pomiarowa:
  - mosiądz dla ciśnień =< 4 MPa,
  - brąz: dla ciśnień > 6 Mpa - sprężyna śrubowa.
• Podzielnia: z aluminium malowana na biało lub czarno, kresy i pola charakterystyczne dla danych gazów w kolorach: niebieski (RAL 5005), czrwony (RAL 3020), zielony (RAL 6018).
• Króciec: mosiądz.
• Mechanizm: mosiądz.
• Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.

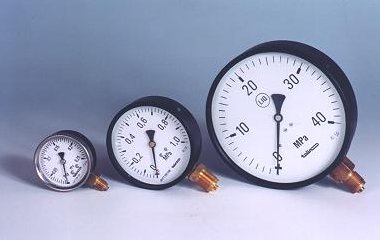

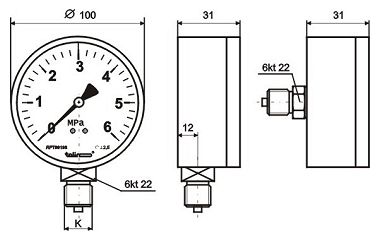

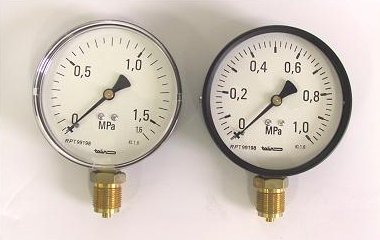

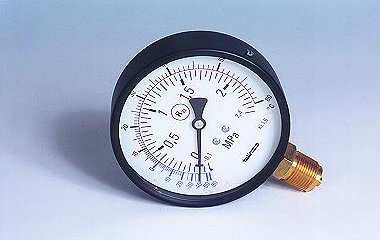

Ciśnieniomierze ogólnego przeznaczenia o średnicy 100 mm - odmiana 01.

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny, T - tylny
Podstawowym: M20x1,5
Odmiany: M12x1,5, G1/4, G3/8, G1/2, 1/4 NPT, 1/2 NPT.


• Wymagania wg normy PN-EN 837-1:2000.
• Klasa dokładności 1,6 i 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.
• Stopień ochrony obudowy IP 50.
• Temperatura pracy:
  Otoczenie: -40...60 C. Medium: max. 60 C.
• Rodzaje wykonań:
  M - ciśnieniomierz do pomiaru nadciśnienia (manometr) zakresy: 0 - 0,1 MPa...60 MPa,
  W - ciśnieniomierz do pomiaru podciśnienia (wakuometr) zakres: -0,1 - 0 MPa,
  MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr) zakresy: -0,1 - 2,5 MPa.
• Sprężyna pomiarowa:
  - mosiądz dla ciśnień =< 4 MPa,
  - brąz: dla ciśnień > 6 Mpa - sprężyna śrubowa.
• Podzielnia: z aluminium malowana na kolor biały.
• Króciec: mosiądz.
• Mechanizm: mosiądz.
• Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.

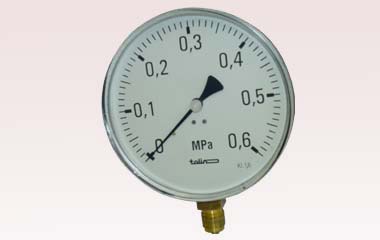

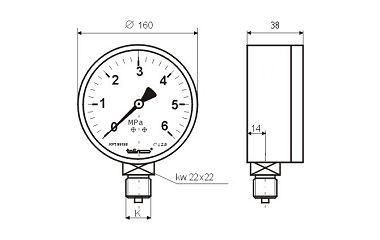

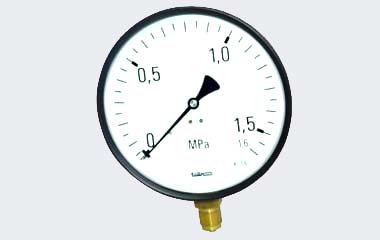

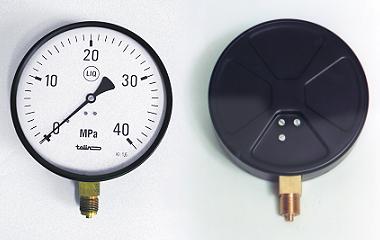

Ciśnieniomierze ogólnego przeznaczenia o średnicy 160 mm - odmiana 01.

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny
Podstawowym: M20x1,5
Odmiany: G1/2, G3/8, 1/2 NPT.


• Wymagania wg normy PN-EN 837-1:2000.
• Klasa dokładności 1,6 i 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.
• Stopień ochrony obudowy IP 50.
• Temperatura pracy:
  Otoczenie: -40...60 C.
  Medium: max. 60 C.
• Rodzaje wykonań:
  M - ciśnieniomierz do pomiaru nadciśnienia (manometr) zakresy: 0 - 0,1 MPa...60 MPa,
  W - ciśnieniomierz do pomiaru podciśnienia (wakuometr) zakres: -0,1 - 0 MPa,
  MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr) zakresy: -0,1 - 2,5 MPa.
• Sprężyna pomiarowa:
  - mosiądz dla ciśnień =< 6 MPa,
  - brąz: dla ciśnień > 6 Mpa - sprężyna śrubowa.
• Podzielnia: z aluminium, malowana na kolor biały.
• Króciec: mosiądz.
• Mechanizm: mosiądz.
• Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.

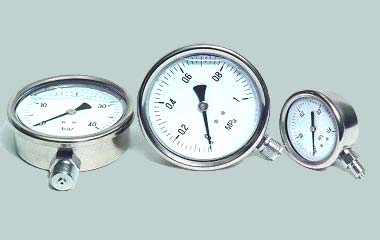

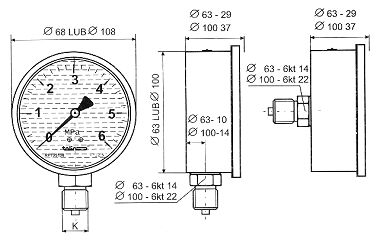

Ciśnieniomierze o średnicy 63 i 100mm
wstrząsoodporne wypełnione gliceryną, odmiana 01G

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny, T - tylny
Podatawowym: 63 M12x1,5, Odmiany: 63 G1/4, G3/8, 1/4 NPT,
100 M20x1,5, 100 G1/2, 1/2 NPT.


• Wymagania wg normy PN-EN 837-1:2000.
• Klasa dokładności 1,6 i 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.
• Stopień ochrony obudowy IP 64.
• Temperatura czynnika przenoszącego ciśnienie: -10-50 C.
• Rodzaje wykonań:
  M - ciśnieniomierz do pomiaru nadciśnienia (manometr) zakresy: 0 - 0,1 MPa...60 MPa,
  W - ciśnieniomierz do pomiaru podciśnienia (wakuometr) zakres: -0,1 - 0 MPa,
  MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr) zakresy: -0,1 - 2,5 MPa.
• Sprężyna pomiarowa:
  - mosiądz dla ciśnień =< 4 MPa,
  - brąz: dla ciśnień > 6 Mpa - sprężyna śrubowa.
• Podzielnia: z aluminium, malowana na kolor biały.
• Króciec: mosiądz pokrywany galwanicznie.
• Mechanizm: mosiądz.
• Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.

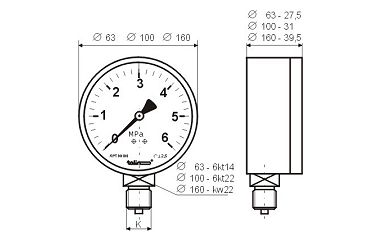

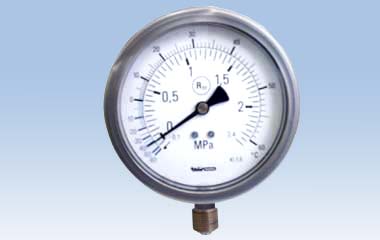

Ciśnieniomierze chłodnicze o średnicy obudowy 63mm, 100mm i 160mm.

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny
Podstawowym: M12x1,5, M20x1,5,
Odmiany: G1/8, G1/4, 1/4 NPT, 1/2 NPT.


• Wymagania wg normy PN-EN 837-1:2000.
• Klasa dokładności 1,6 i 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.
• Stopień ochrony obudowy IP 50.
• Temperatura czynnika przenoszącego ciśnienie: -10-50 C.
• Rodzaje wykonań:
  M - ciśnieniomierz do pomiaru nadciśnienia (manometr), MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr),
  zakresy MW:
  -0,1 - 0,5 MPa,
  -0,1 - 0,9 MPa,
  -0,1 - 1,5 MPa,
  -0,1 - 2,4 MPa,
  -0,1 - 4 MPa.
• Oprawa: stal malowana na kolor czarny, stal kwasoodporna.
• Szyba: tworzywo.
• Sprężyna pomiarowa: mosiądz - stal kwasoodporna.
• Podzielnia: z aluminium, malowana na kolor biały.
• Króciec: mosiądz - stal kwassoodporna.
• Mechanizm: mosiądz - stal kwasoodporna.
• Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.

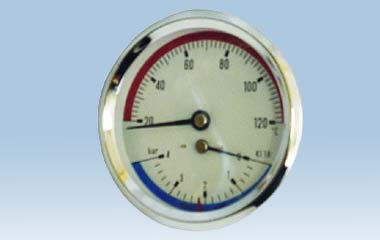

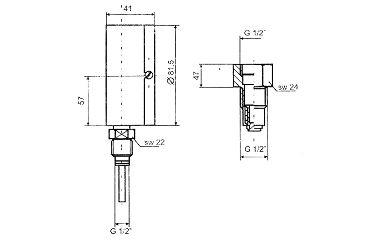

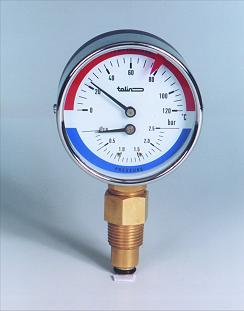

Wskaźniki podwójne do pomiaru ciśnienia i temperatury wody w urządzeniach grzewczych, kotłach parowych, itp. średnica obudowy 80mm.

K - końcówka króćca wg PN-89/M-42305 z gwintem:
- zewnętrznym: R 1/2, G1/2,
- wewnętrznym: G1/2 ''


• Wymagania wg normy PN-EN 837-1:2000.
• Klasa dokładności 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.
• Temperatura pracy:
  Otoczenie: -5++55 C,
  Medium: maksymalnie + 150 C.
• Stopień ochrony obudowy IP 50.
• Rodzaje wykonań:
  R wskaźnik z króćcem radialnym.
• Zakresy wskazań:
  Dla temp. 0...120 C, zakresy: 0 - 1 bar - 6 bar.
• Oprawa: stal malowana na kolor czarny.
• Szyba: szkło.
• Element pomiarowy:
  - ciśnienie: sprężyna Baurdona brąz,
  - temperatura: czujnik stalowy wypełniony gazem.
• Podzielnia: z aluminium, malowana na kolor biały.
• Króciec: mosiądz.
• Mechanizm: mosiądz.
• Czujnik: termobimetal w osłonie.
• Wyposażenie: Wskaźnik wyposażony jest w zespół zaworu umożliwiający wymianę wskaźnika bez konieczności opróźniania całego układu grzewczego.

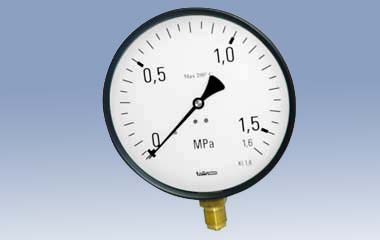

Ciśnieniomierze do pomiaru ciśnienia gazów i cieczy obojętnych na stopy miedzi
o temperaturze do 200 C.

K - końcówka króćca wg PN-89/M-42305 z gwintem:
Podstawowym: M12x1,5, M20x1,5,
Odmiany: G1/8, G1/4, G3/8, G1/2, 1/4 NPT, 1/2 NPT.


• Wymagania wg normy PN-EN 837-1:2000.
• Klasa dokładności 1,6 i 2,5.
• Zakres pomiarowy:
  - przy ciśnieniu stałym 3/4 zakresu wskazań,
  - przy ciśnieniu zmiennym 2/3 zakresu wskazań.
• Stopień ochrony obudowy IP 64.
• Temperatura pracy:
  - otoczenie: -40...+60 C,
  - medium: maksymalnie +200 C.
• Rodzaje wykonań:
  M - ciśnieniomierz do pomiaru nadciśnienia (manometr) zakresy: 0 - 0,1 MPa...60 MPa,
  W - ciśnieniomierz do pomiaru podciśnienia (wakuometr) zakres: -0,1...0 MPa,
  MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr) zakresy: -0,1...4 MPa.
• Sprężyna pomiarowa:
  - dla średnicy 63mm mosiądz dla ciśnień 0...6 MPa, brąz 6...60 MPa - sprężyna śrubowa,
  - dla średnicy 100 i 160mm mosiądz 0...10 MPa, stal 10...100 MPa - sprężyna śrubowa.

• Podzielnia: z aluminium, malowana na kolor biały.
• Króciec: mosiądz.
• Mechanizm: mosiądz.
• Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.
